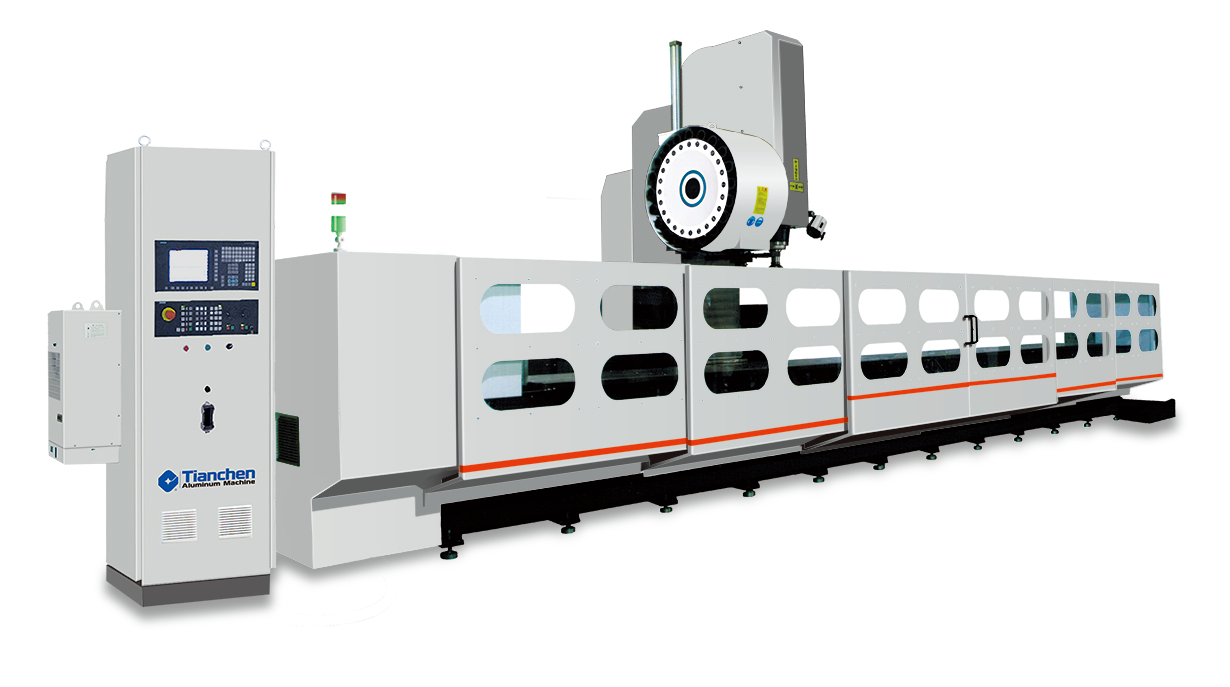

鋁型材高速三軸數控加工中心
GCGZF-CNC-4500
設備特點

☆?用于軌道交通鋁型材及各種工業鋁型材、輕質合金及Upvc等材料的孔、槽及輪廓形狀等工序的加工,具備銑削、鉆削、鏜孔及攻螺紋等功能;

☆?采用進口高品質數控系統,具有良好的操作界面,可完成復雜的三軸聯動加工;

☆?采用鑄鐵工作臺。工作臺上均布五個T型槽,方便工件及工裝的安裝、夾緊及更換;

☆?采用工作臺固定,立柱及主軸箱移動式布局,減小占地面積。刀庫隨立柱一起移動,方便換刀,換刀時間2秒;

☆?配置有自動排屑機,方便排屑;

☆?主軸采用BT40錐柄,最高轉速10000 r/min,可以滿足高速銑削;

☆?刀庫配置24刀位,圓盤式刀庫,刀庫附帶機械手臂,可自動換刀;

☆?配置安全防護裝置,確保操作者人身安全;

☆?可選配第四軸旋轉工作臺,完成工件的翻轉定位加工。


技術參數

縱向行程 ?(X軸)

4500 mm

橫向行程 ?(y軸)

500 mm

垂直行程 ?(z軸)

550 mm

X軸運行速度

060 m/min

Y軸運行速度

030 m/min

Z軸運行速度

020 m/min

主軸轉速

010000 rpm

主軸功率

7.5 kW/11kW

刀具庫

BT40 ?24刀位、圓盤刀庫

刀具最大安裝長度

135 mm

刀柄

BT40刀柄

刀柄拉釘

BT40 45度 ??

氣源

0.5-0.8 MPa

電源

380V/50 Hz

裝機總功率

21 kW

潤滑、冷卻

油脂潤滑,切削液冷卻

加工尺寸范圍(寬×高×長)

4500×500×400mm

加工形式

一次裝夾可加工零件上平面各種孔

外形尺寸(長×寬×高)

8500×2800×2800mm

機床凈重

7000kg


主要加工精度:


☆?定位精度: ??????????±0.05mm

☆?重復定位精度: ??????±0.02mm

☆?加工精度: ?????????±0.1mm

☆?切削表面粗糙度 ?????Ra6.3μm
